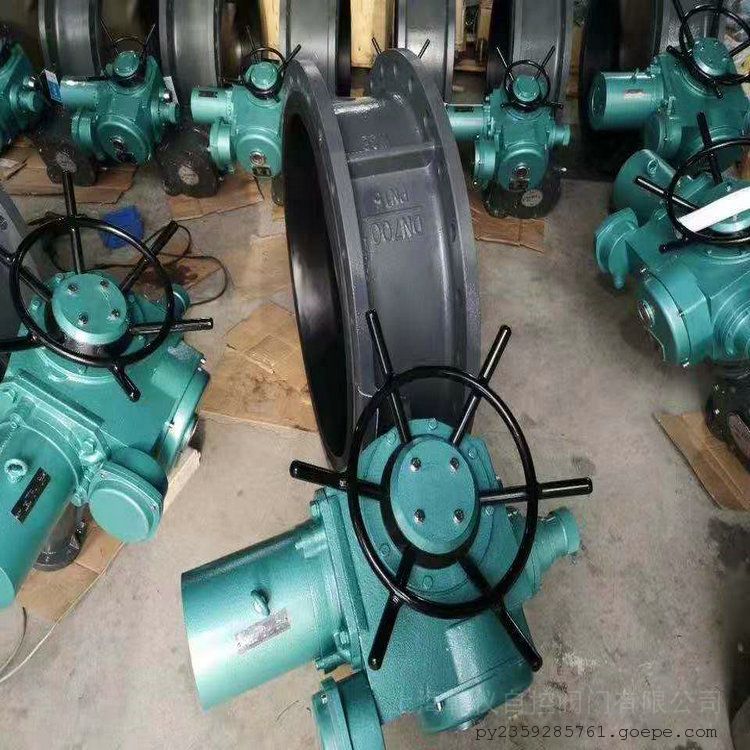

乾仪电动蝶阀 调节型电动阀 D941H-16C DN150D943H-16C

乾QY仪牌电动三偏心蝶阀由回转式电动执行机构及三偏心蝶阀阀体组成，阀体采用三偏心金属硬密封结构，阀座及及密封面采用全不锈钢制作，具有良好的耐腐蚀性，均有双向密封功能，电动三偏心蝶阀蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。电动三偏心蝶阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

■  主要特点
1、本阀采用三偏心密封结构，阀座与蝶板磨损小。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大口径蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、电动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

■  主要技术参数
●  阀体
阀体形式  直通铸造阀
公称通径  DN50～1000mm
公称压力  PN1.0、1.6、2.5MPa
法兰标准  JIS  B220、JB/T79、ANSI  B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式  法兰式、对夹式
阀盖形式  一体式
压盖型式  压板压紧式
密封填料  V型聚四氟乙烯填料、柔性石墨填料

●  阀内件
阀板形式  蝶形
流量特性  近似等百分比

●  执行机构
执行器型号  DZW多回转电装、CHR精小型电装、HQ型智能型电装
主要技术参数  电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
1  底座  HT200、WCB、CF3、CF3M、CF8、CF8M
2  下轴套  铜合金、304、316
3  阀体  HT200、WCB、CF3、CF3M、CF8、CF8M
4  密封圈  NBR丁晴橡胶、PTFE、PPL、304、316
5  压板、蝶板  HT200、WCB、CF3、CF3M、CF8、CF8M
6  固定销  25、35、45
7、8  上、下阀轴  2Cr13、304、316、316L
