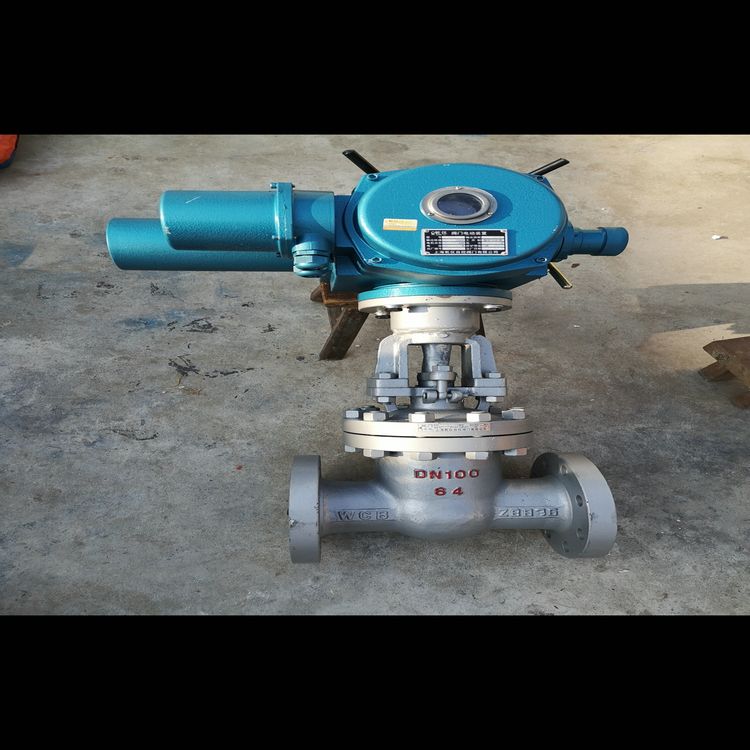

- 乾仪ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPaZDYF-200ZDYF-200/PN4.0
详细信息
品牌：乾仪 型号：ZDYF-200/PN4.0 连接形式：法兰 材质：碳钢 公称通径：150 mm 适用介质：水;蒸汽;空气 密封形式：硬密封式 标准：国标 外形：中型 流动方向：单向 驱动方式：电动 零部件及配件：执行器 用途：调节 压力环境：常压 工作温度：常温 类型：直通式 ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa
ZDYF型矿用隔爆型电动液控闸阀主要由防爆电动机、油缸液控系统、手动装置、闸阀。
图1 矿用隔爆型电液动闸阀示意图 图2 矿用隔爆 液动闸阀剖示图
ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa原理
接通电源启动闸阀，电动机工作驱动液压泵工作，液压泵通过一个差动液压系统推动油缸做往复直线运动，从而通过油缸闸阀连接装置开启和关闭闸阀。当闸阀开启到需要的位置时液压系统有一个过载保护，保证了闸阀的安全运行，不会造成阀杆弯曲，闸阀楔死等现象。
ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa特点
◆ 安全可靠性高，通过液压系统压力的调节有效的避免了闸阀开启关闭时容易产生的过载和楔死的现象。
◆ 具有手动、自动两种工作方式，便于安装调试和使用维护可靠性高。
◆ 机构简单，维修方便。
ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa优势
◆ 电气控制将开关、按钮、PLC控制集成一体，不需要用户配开关柜。
◆ 推拉力和开闭启速度都可以实现无级调整，调整过程简单、可靠。
ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa用途
适用于污水和排水处理。
■【上海隆鼎阀门】电动液控闸阀型号示例及选型参数
（1）型号示例
ZDYF-100/64-10/8
电液执行装置的开启和关闭力分别为10KN和8KN；
闸阀的通径为100mm、耐压等级为6.4MPa；
矿用隔爆型电动液控闸阀代号；
（2）选型参数
型号
通径
（mm）
阀门主要尺寸（mm）
开启力
（KN）
关闭力
（KN）
压力
（MPa）
尺寸
H(mm)
电机功
率Kw
电压
（V）
L
D
D1
Z×d
ZDYF-80
80
280
160
125
4×φ18
8
6
1.6
680
0.37
600/380
280
195
160
8×φ18
2.5
680
310
195
160
8×φ18
4.0
690
310
210
170
8×φ23
6.4
700
310
230
180
8×φ25
10
710
ZDYF-100
100
300
215
180
4×φ18
10
8
1.6
680
0.55
660/380
300
230
190
8×φ18
2.5
690
350
230
190
8×φ23
4.0
695
350
250
200
8×φ25
6.4
705
350
265
210
8×φ30
10
720
ZDYF-125
125
325
245
210
8×φ18
26
20
1.6
705
0．55
660/380
325
270
220
8×φ25
2.5
725
350
270
220
8×φ25
4.0
765
400
295
240
8×φ30
6.4
785
400
310
250
8×φ34
10
820
ZDYF-150
150
350
280
240
8×φ23
35
30
1.6
840
0.75
660/380
350
300
250
8×φ25
2.5
850
450
300
250
8×φ25
4.0
880
450
340
280
8×φ34
6.4
890
450
350
290
12×φ34
10
910
ZDYF-200
200
400
335
295
12×φ23
68
62
1.6
1100
1.1
660/380
400
360
310
12×φ25
2.5
1100
550
375
320
12×φ30
4.0
1150
550
405
345
12×φ34
6.4
1200
550
430
360
12×φ41
10
1250
ZDYF-250
250
450
405
355
12×φ25
100
90
1.6
1300
1.5
660/380
450
425
370
12×φ30
2.5
1300
650
445
385
12×φ34
4.0
1350
650
470
400
12×φ41
6.4
1400
650
500
430
12×φ41
10
1450
注：其他通径或者高压力等级的电液闸阀可以定做。
-
-
